整機

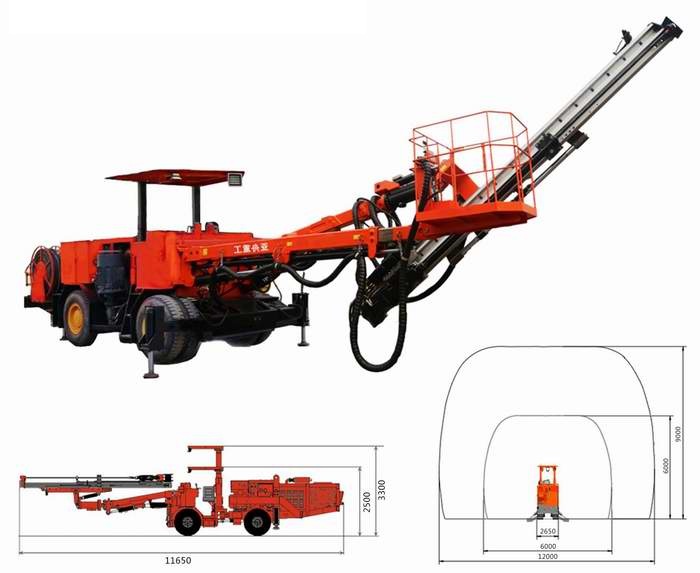

整機外型尺寸（長*寬*高）mm

11650*2650*2500/3300

適應斷面（寬*高）m

6.0*6.0-12.0*9.0

鑿孔直徑mm

Φ50-Φ102(更大需擴孔)

鉆桿長度mm

4310（標配）/4920(選配)

鉆孔深度mm

4020（標配）/4500（選配）

鉆孔速度m/min

2-3

主電機功率KW

75

液壓油箱容量L

200

總重kg

約24000

鉆臂

鑿巖機型號

L20

回/轉°

正180,、反180

推進器俯/仰°

俯45,、仰45

推進器補償mm

900

底盤

柴油機功率HP/KW

123.7/92

轉向°

±35

輪胎規格

13.00R25

后橋擺角°

±8

接近角/去離角°

20/15

最小轉彎半徑mm

內≥7200/外≥9850

行走速度km/h

水平路面<10

最小離地間隙mm

370

行車制動

油剎

燃油箱容積L

60

供氣系統

流量m3/min

0.67

工作氣壓Mpa

0.2-0.8

供水系統

流量L/min

130

工作水壓Mpa

0.8-1.2

電氣系統

電機總功率KW

95.5

供電電壓V

380

電機轉速r/min

1450

蓄電池V/Ah

2*12/160

行車照明燈W

3*24

工作照明燈W

2*24

電氣系統V

24
